碳化硅陶瓷凭借低热膨胀系数、高导热系数、高硬度以及优异的热稳定性和化学稳定性，在航空航天、核能、军事和半导体等高端领域占据重要地位。然而，由于碳化硅具有极强的共价键和极低的扩散系数，实现其完全致密化一直是行业面临的技术挑战。为此，业内不断探索并发展出多种烧结技术路线，包括反应烧结、无压烧结、热压烧结及重结晶烧结等，为碳化硅陶瓷的广泛应用提供了坚实的技术支撑。

一、反应烧结：近净尺寸成型与低成本优势

   反应烧结是一种近净尺寸烧结工艺，其制备过程是将SiC粉体、C粉和有机粘结剂混合均匀后成型，在高温下渗入Si，使Si与C反应生成二次SiC，将原有SiC颗粒结合并填充孔隙，从而实现高度致密化。为保证渗硅完全，需严格控制素坯的密度与孔隙度。

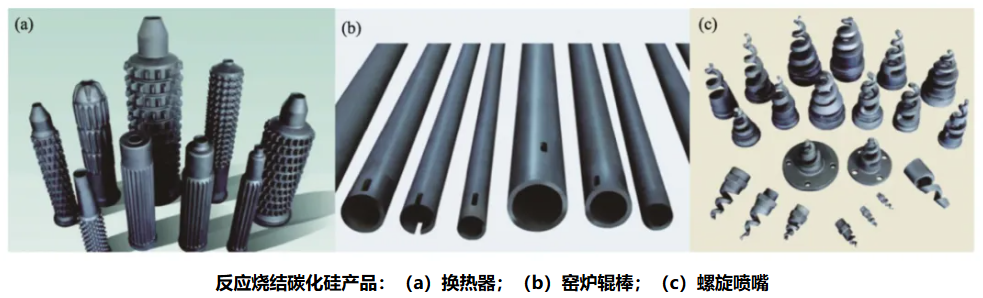

该工艺具有烧结温度低、产品结构致密、生产成本低等显著优点，且烧结过程几乎无收缩，非常适合制备大尺寸及复杂形状的制品。随着晶片尺寸增大和热处理温度提高，反应烧结碳化硅正逐渐取代石英玻璃，被广泛应用于电子管和半导体晶片制造设备的支撑夹具中。

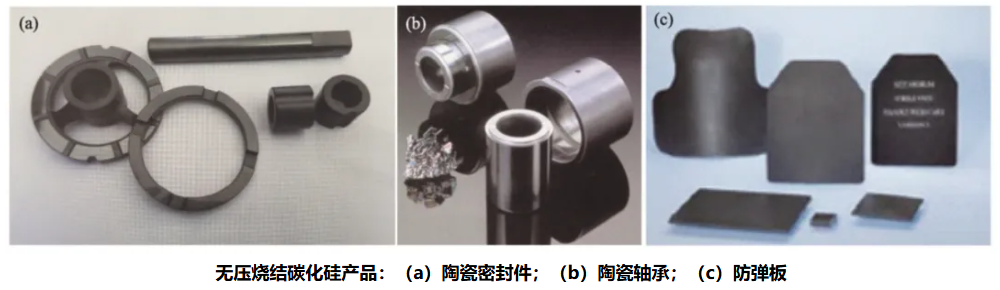

二、无压烧结：固相与液相机制的差异化应用

   无压烧结主要分为固相烧结和液相烧结两种技术路径。固相烧结通常向高纯β-SiC细粉中加入少量B、C等助剂，依靠固相扩散机制致密化，常见助剂体系包括B-C体系（1900-2100℃）、Al-C体系及AlN-C体系等。尽管固相烧结能获得相对密度大于98%且高温强度稳定的烧结体，但其对原料粉末的粒度、纯度及均匀性要求极高，且高温能耗大、易导致晶粒异常生长。

   液相烧结则通过添加多元低共熔氧化物（如Al2O3-Y2O3体系），在高温下形成共熔液相，使传质由扩散传质转变为粘性流动传质。这一机制有效降低了致密化所需的能量和烧结温度，同时晶界液相显著提升了材料的强度和韧性。液相烧结过程受溶解-再沉淀机制控制，其效果与粉体粒度分布、杂质含量及晶相组成密切相关。

三、热压烧结：高温高压下的高性能制备

   热压烧结是将干燥粉料填入高强石墨模具，在升温的同时施加轴向压力，通过压力-温度-时间的协同控制实现烧结成型。其添加剂机理主要分为两类：一是与杂质形成液相促进烧结，二是与SiC形成固溶体降低晶界能。

   在热塑性状态下，加热加压同步进行，有助于接触扩散与流动传质，能在较低温度和较短时间内获得晶粒细小、致密度高且力学性能优异的产品。尽管该工艺存在设备复杂、模具要求高、仅适用于简单形状且成本较高等局限，但在半导体制造等对材料纯度、成分控制和致密化程度要求极高的领域，热压烧结因其不可替代的高性能优势而备受重视。

四、重结晶烧结：超高纯度与复杂结构的理想选择

   重结晶烧结无需添加烧结助剂，是制备超高纯度、大型SiC陶瓷器件的常用方法。该工艺将不同粒径的粗细SiC粉体按比例混合成型后，在2200-2450℃高温及惰性气氛保护下烧结，细颗粒蒸发成气相并凝聚在粗颗粒接触处，形成重结晶陶瓷。

   该技术的最大优势在于烧结过程几乎无收缩，坯体不易开裂变形，可制备形状复杂、精度较高的部件。此外，在制备多孔重结晶陶瓷时，其孔隙率和孔径尺寸变化范围小、易于控制，且形成的三维互连通孔结构非常适合渗透第二相以制备复合材料。

五、行业展望

   碳化硅陶瓷烧结技术的持续创新，正推动着新材料产业向更高性能、更复杂结构和更低成本的方向发展。未来，随着半导体、新能源等战略性新兴产业的蓬勃发展，行业将进一步聚焦烧结工艺的精细化控制与装备升级，不断突破致密化技术瓶颈，为高端装备制造提供更加优质的关键基础材料保障。
